管道和管徑

管道定徑是蒸汽系統設計的關鍵方面。本頁提供有關各種飽和和過熱蒸汽負荷的標準，時間表，材料和尺寸的詳細建議。

世界各地存在許多管道標準，但可以說，最全球性的標準是由美國機械工程師學會（ASME）和美國石油學會（API）制定的，其中管道按計劃編號進行分類。

這些時間表編號與管道的壓力額定值有關。對于NPS 6及以下的公稱管道尺寸，附表40（有時稱為“標準重量”）是針對蒸汽應用指定的最輕的附件。
僅附表40和80涵蓋了從NPS 1/2到NPS 24的整個范圍，并且是蒸汽管道安裝中最常用的附表。

注意：有關鋼管，公稱管道尺寸，管道時間表，制造，管道長度和末端等的更多信息，請參見主菜單“管道”。

管材

蒸汽系統的管道通常由ASTM A106碳鋼制成。冷凝水管線可使用相同的材料，盡管在某些行業中首選銅管。

對于高溫過熱蒸汽主管，還包括其他合金元素，例如鉻和鉬，以提高高溫下的拉伸強度和抗蠕變性。

出廠時的管道長度并未精確切成一定長度，但通常以以下方式交付：

• 單個隨機長度的長度約為5-7米

• 雙隨機長度的長度約為11-13米

管道尺寸

蒸汽分配系統的目的是將正確壓力的蒸汽供應到使用點。因此，因此，通過分配系統的壓降是重要的特征。

液體

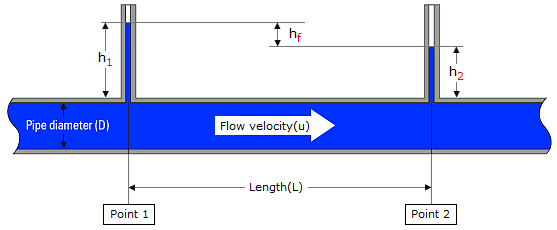

D'Arcy（D'Arcy Thompson 1860-1948）補充說，要使流體發生流動，點1處的能量必須大于點2（請參見下圖）。能量差用于克服管道與流動流體之間的摩擦阻力。

管道中的摩擦

有關蒸汽和液體的更詳細的信息在斯派莎克國際網站上給出。

尺寸過大和尺寸過小的管道

實際上，無論是對于水管還是蒸汽管，都要在管道尺寸和壓力損失之間取得平衡。

超大管道意味著：

• 管道，閥門，配件等將比所需的價格昂貴。

• 將會產生更高的安裝成本，包括支撐工作，絕緣等。

• 對于蒸汽管，由于更大的熱損失，將形成更大體積的冷凝物。這又意味著：-需要更多的蒸汽捕集，或-濕蒸汽被輸送到使用地點。

在一個特定的示例中：

• 發現安裝NPS 3蒸汽管道的成本比NPS 2蒸汽管道的成本高出44％，而NPS 2蒸汽管道本來具有足夠的容量。

• NPS 3管道的絕熱管道損失的熱量比NPS 2管道的熱量損失約高21％。由于額外的傳熱表面積，NPS 3管道的任何非隔熱部件的熱量損失都將比NPS 2管道多50％。

尺寸過小的管道意味著：

• 較低的壓力僅在使用時可用。由于只能使用低壓蒸汽，因此可能會影響設備性能。

• 有蒸汽不足的危險。

• 由于蒸汽速度的內在增加，因此更容易遭受侵蝕，水錘和噪音。
